Détection magnétique de position

Fonctionnement

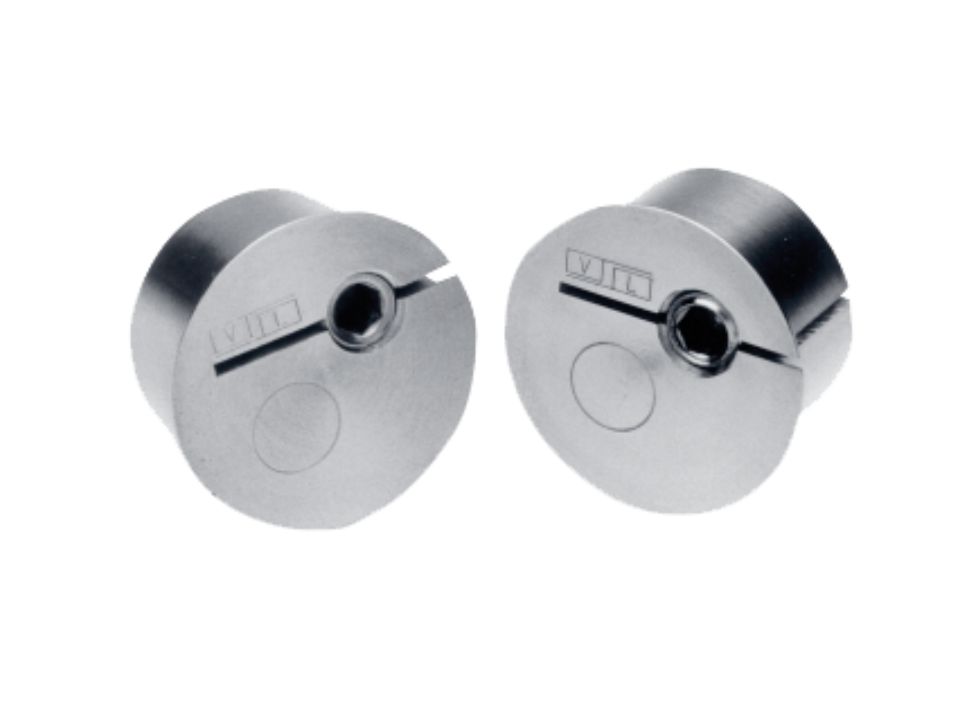

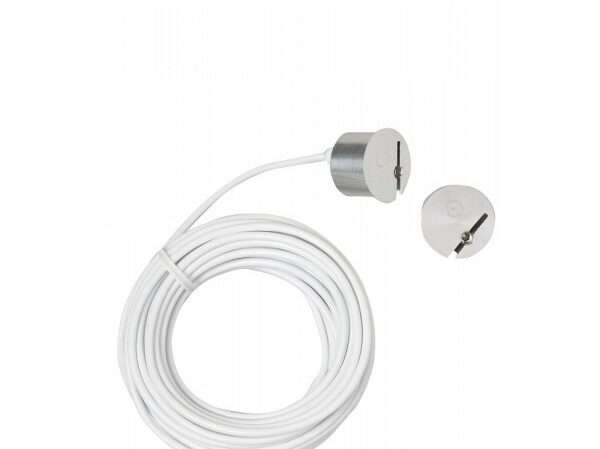

Le contact magnétique inverseur à encastrer DMC-21 est spécialement conçu pour la signalisation des portes. Les contacts et aimants sont positionnés dans des logements de façon excentrique pour permettre un réglage précis et aisé.

Les deux parties du contact magnétique sont entaillées l’une en face de l’autre dans les trous préalablement forés dans le chambranle et le champ du vantail, permettant une installation sécurisée et efficace.

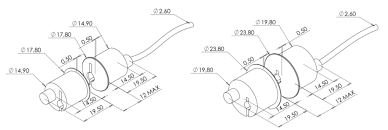

Caractéristiques techniques du DMC-21

• Diamètre de forage : 21 mm
• Diamètre face visible : 24 mm
• Profondeur d’encastrement :
  • Aimant : 25 mm
  • Contact : 31 mm
• Écartement maximum : 7 mm dans huisserie métallique
• Tension admissible : 24 Vdc / 500 mA
• Norme : IP 68*

*La norme IP 68 garantit une étanchéité totale à la poussière et une protection contre l’immersion permanente dans l’eau, caractérisant ainsi un matériel étanche à l’air. (Le matériel convient pour l’immersion prolongée dans l’eau dans des conditions spécifiées par le constructeur.)
